Vanne de maintien à pression négative sur ligne de vide pour la gravure

La plaquette est prête, la séquence gazeuse a commencé, et la trace de pression refuse toujours de se stabiliser. Derrière l’outil de gravure, un actionneur effectue une autre petite correction. La chambre atteint brièvement sa cible, dérive et retarde l’étape suivante du processus. Il n’y a pas de panne dramatique d’équipement, juste quelques secondes perdues qui reviennent tout au long du service.

Lors de la mise en service, les ingénieurs remarquent souvent ce schéma accompagné d’une résistance croissante des soupapes ou d’un pompage plus long après maintenance. Une valve de maintien de pression négative dans la ligne de vide peut aider lorsque la régulation de la pression est le problème sous-jacent. La question utile est de savoir quelle pression il doit maintenir, où il doit se situer, et si sa réponse correspond au processus.

Maximisez la puissance de votre machine à graver avec une valve de maintien de pression négative sur ligne de vide

Aperçu des machines à gravure et des équipements de fabrication de semi-conducteurs

Processus clés dans la fabrication de semi-conducteurs

La gravure sèche enlève le matériau sélectionné d’une plaquette grâce à la chimie gazeuse contrôlée et, dans de nombreux procédés, au plasma. La pression affecte l’environnement dans lequel ces réactions se produisent. Les conditions instables peuvent modifier la répétabilité des procédés, donc les équipements de fabrication de semi-conducteurs doivent contrôler simultanément l’apport et l’évacuation du gaz.

Le dépôt chimique en vapeur construit des films plutôt que de les retirer, mais de nombreux procédés CVD dépendent également d’une pression contrôlée. Le problème d’ingénierie partagé consiste à maintenir l’environnement de procédé prévu pendant que les gaz entrent, réagissent et sortent. La pression de base requise et la pression de fonctionnement sont des spécifications différentes ; Le vide le plus profond possible n’est pas automatiquement la condition de recette.

La chambre, le manomètre, la vanne d’accélérateur, la tuyauterie de raccordement et la pompe forment un système d’interaction. Les vannes d’isolement accomplissent une tâche distincte : elles déconnectent des sections définies pour les séquences de fonctionnement ou l’entretien. La vanne à boule pneumatique en acier inoxydable en acier inoxydable pneumatique offre des connexions à pincement rapide et un actionnement pneumatique pour les applications à vide.  Les acheteurs doivent demander les conditions exactes du test de fuite, la spécification de propreté et les détails des matériaux avant de le sélectionner pour une installation de semi-conducteur particulière.

Distinguer la fuite à travers un siège fermé de celle à travers la coche ou la limite de la tige. La première peut compromettre l’isolation entre les sections ; le second peut laisser entrer l’air ambiant dans un système évacué. Demandez quel trajet décrit le taux de fuite indiqué, à quelle pression différentielle, et avant ou après combien de cycles de fonctionnement. Un seul chiffre impressionnant sans ces conditions est difficile à comparer à l’offre d’un autre fournisseur.

Le rôle de la conduite de vide et de l’entretien de la pression

Maintenir des niveaux de pression négative

>"Negative pressure » signifie pression en dessous d’une référence, généralement une atmosphère locale. La pression absolue reste positive. Un collecteur d’aspiration de la plante contrôlé par rapport à l’atmosphère présente donc un problème de mesure différent d’une chambre de gravure basse pression contrôlée en pascals ou en millitorr absolu.

Pour illustrer, une chambre passant de 10 Pa à 20 Pa absolu a doublé sa pression, bien que les deux lectures semblent proches du vide complet sur un manomètre de référence atmosphérique grossière. La spécification d’achat doit donc identifier explicitement la référence de pression. Cela empêche un fournisseur de dimensionner un régulateur d’aspiration général selon une exigence de contrôle de chambre qui exige des mesures beaucoup plus fines.

L’expression « valve de maintien de pression négative » désigne une fonction plutôt qu’un seul design universel de vannes. Un dispositif de contrôle de pression peut combiner un capteur, un contrôleur et une vanne modulatrice. Un disjoncteur à vide laisse entrer du gaz pour limiter le vide excessif ; Une vanne d’isolement ferme un chemin d’écoulement. Aucun des deux ne fournit automatiquement une régulation continue de la pression dans la chambre.

Dans une configuration courante de régulation en aval, la vanne de contrôle modifie la conductance entre la chambre et le système de pompage. Avec l’apport de gaz inchangé, ouvrir le passage augmente généralement la vitesse de pompage efficace et réduit la pression de la chambre. La restreindre augmente la pression. Le contrôleur utilise une pression mesurée pour déterminer le niveau de mouvement nécessaire.

Pour des conduites de gaz industrielles ou auxiliaires adaptées, la classe électrone assure la régulation ou l’arrêt du débit de gaz. Son application publiée inclut le vide industriel et le service basse pression. L’utilisation directe en chambre nécessite des preuves supplémentaires concernant la plage réelle de vide, la génération des particules, les fuites et la chimie des procédés ; Une désignation générale sous vide ne peut pas établir cette adéquation à elle seule.

Avantages d’un contrôle efficace de la pression

Une pression stable peut réduire l’attente entre un changement de flux de gaz et l’étape suivante du procédé qualifié. Cela aide aussi à rendre le comportement répétable d’une plaquette à l’autre. L’avantage de la production vient de la réduction du temps de tassage inutile et de l’évitement des interruptions liées à la pression tout en maintenant le résultat de gravure requis.

Mesurez ce bénéfice avec soin. Comparez la décantation de pression, les cycles avortés, la sortie utilisable de la plaquette et le temps de maintenance selon des recettes équivalentes. Une vanne plus rapide qui provoque un dépassement ou perturbe l’uniformité du procédé peut réduire l’efficacité du processus de fabrication malgré une meilleure apparence sur une spécification de temps de réponse.

Définissez le temps de tassement comme l’entrée dans une bande de pression convenue qui est ensuite maintenue pendant la durée requise. Franchir simplement le point de consigne ne suffit pas. Une trace qui traverse la cible à plusieurs reprises peut apparaître rapidement tout en retardant chaque étape suivante. Utilisez la même séquence de gaz, la même condition de chambre et la même bande d’acceptation lors de la comparaison de la valve d’origine avec un remplacement proposé.

Intégration des systèmes d’automatisation des vannes

Améliorer le contrôle du flux de production

Les systèmes d’automatisation des vannes fonctionnent mieux lorsque l’objectif de contrôle est explicite. Les contrôleurs de débit massique déterminent généralement la livraison entrante du gaz de procédé, tandis que la boucle de pression ajuste l’évacuation. Les boucles indépendantes interagissent toujours dans la chambre, donc changer un réglage peut modifier le comportement apparent de l’autre.

À basses ouvertures, un petit mouvement peut produire un changement de conductance disproportionnément important. Une valve surdimensionnée peut donc devenir difficile à réguler près du bas de sa course. Sélectionner la plage de conductance utile est plus instructif que d’adapter le diamètre de la vanne au tuyau et de supposer que le problème de contrôle est résolu.

Enregistrer les conditions de référence pour les unités de flux gaz. Le débit volumétrique standard et le volume réel se déplaçant dans une conduite évacuée sont des quantités différentes. Les confondre peut fausser la taille initiale des vannes et faire paraître des devis de fournisseurs autrement raisonnables incohérents entre eux.

Le contrôleur doit également savoir ce qui constitue une panne. Une commande qui change alors que la position mesurée reste immobile suggère une investigation différente d’une vanne qui se déplace normalement tandis que la pression dérive. Enregistrer la commande, la position, le flux de gaz et la pression sur une ligne temporelle commune facilite grandement la détection de ces distinctions.

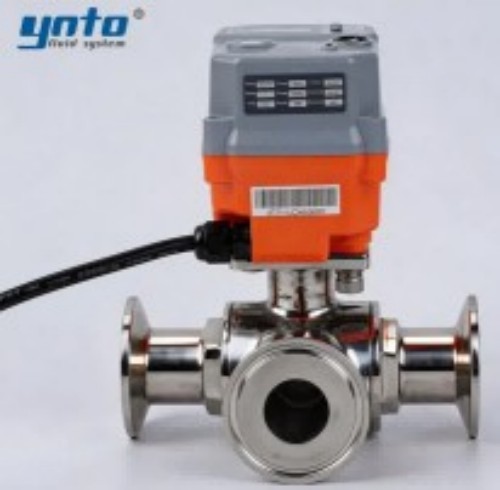

Pour les valves auxiliaires modulantes compatibles, la classe actionneur électrique avec options de contrôle modulant comprend des versions acceptant les commandes analogiques et fournissant un retour de position. Adaptez la résolution, le temps de fonctionnement, le couple et le cycle de service du modèle sélectionné à l’application. La précision de la position de l’actionneur ne se traduit pas directement par une précision identique à la pression de chambre.

Comparaison entre vannes manuelles et automatisées

Les vannes manuelles restent utiles pour l’isolation de service approuvée et les réglages peu fréquents. Leur simplicité peut être précieuse pour supporter les utilitaires. Ils deviennent moins adaptés lorsque les étapes successives du processus nécessitent des corrections de pression répétables ou lorsque plusieurs utilisateurs connectés modifient la demande sur un en-tête partagé.

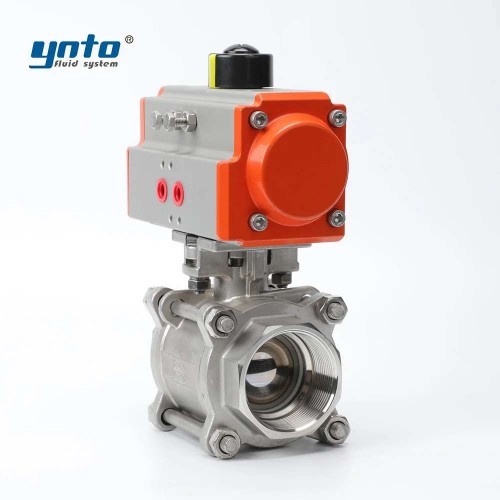

Automation ajoute un mouvement contrôlé, une rétroaction et un séquençage coordonné. Il introduit également les exigences en alimentation, instrument-air, câblage et configuration. Sélectionnez le comportement de défaillance via la vérification de sécurité de l’équipement : fermer chaque vanne n’est pas nécessairement sûr si elle interrompt les fonctions d’échappement, de purge ou d’atténuation requises.

Intégration de capteurs de pression différentielle

Surveillance des performances et de l’efficacité

Les capteurs de pression différentiels mesurent la différence entre deux points de pression. Ils peuvent aider à surveiller un siphon, un filtre ou une section d’échappement d’installation approuvés, à condition que les conditions de débit et de pression attendues soient comprises. Une pression différentielle croissante à un débit comparable peut indiquer une restriction croissante ; il ne prouve pas indépendamment l’emplacement ou la cause.

Pour le contrôle d’une chambre à basse pression, un manomètre de capacité absolue à plage appropriée est généralement la meilleure approche de mesure. Un capteur à large portée référencé à l’atmosphère peut ne pas résoudre de manière adéquate les petits changements de pression absolue dans la chambre. La jauge de contrôle primaire et les mesures différentielles auxiliaires devraient donc avoir des fonctions clairement définies et complémentaires.

Choisir les bons capteurs pour votre système

Commencez par la plage de fonctionnement réelle, la résolution requise, la dérive autorisée et le temps de réponse. La mesure de la capacité indépendante du gaz peut être utile lorsque les mélanges de procédé changent. Les matériaux humidifiés, la température du capteur et la résistance à la contamination sont tout aussi importants lorsque des sous-produits corrosifs ou condensables atteignent la prise de mesure.

Une connexion de détection longue ou restreinte peut retarder le signal de pression. Les dépôts peuvent aggraver progressivement ce retard, poussant le contrôleur à agir sur des informations obsolètes. Examinez le placement des ports et tout dispositif de chauffage ou de protection approuvé auprès du fournisseur de l’équipement. Confirmez les unités de pression et les références dans tout le contrôleur, l’affichage et l’historien des données avant d’ajuster la boucle.

Contrôle de position fournit une couche utile supplémentaire. Sur un ensemble pneumatique de régulation compatible, le positionneur électropneumatique de la classe YT1000 de YNTO actionne des actionneurs rotatifs à partir d’un signal de contrôleur de 4 à 20 mA.  Son retour mécanique aide l’actionneur à atteindre la position demandée. Le capteur de pression mesure toujours le processus ; Le positionneur gère le déplacement de la soupape. Vérifiez la réponse de l’ensemble complet avant de lui confier une tâche de contrôle du vide de précision.

Défis dans la gestion des systèmes à vide

Problèmes courants et résolutions

Les dépôts se manifestent souvent par des changements de comportement avant qu’une valve ne cesse de bouger. Les sous-produits de la réaction s’accumulent le long du chemin d’échappement, réduisent la conductance et augmentent la résistance autour des pièces mobiles. Le contrôleur demande plus de course, la pression met plus de temps à se stabiliser, et les retards de cycle deviennent progressivement routiniers. Le nettoyage des composants approuvés et la correction des conditions de dépôt traitent la cause ; Augmenter la force de l’actionneur seule peut le dissimuler.

Les fuites créent un problème différent. Une pompe peut compenser suffisamment pour maintenir la pression affichée tant que de l’air indésirable entre encore dans la chambre. La stabilité sous pression ne prouve donc pas la pureté du processus. Vérifiez les joints perturbés pendant la maintenance, les volumes piégés et les dégazages en utilisant la procédure de diagnostic du fabricant de l’outil et les équipements appropriés pour les tests de fuite.

Le choix du matériau doit refléter à la fois des gaz propres et des condensats potentiels. Le 316L peut convenir à de nombreux composants sous vide, mais la résistance à une chimie de gravure particulière doit être vérifiée. Le PTFE offre une résistance chimique utile dans des sièges ou des revêtements adaptés, tandis que les composés FKM nécessitent une évaluation pour la température, la compatibilité des gazs, la perméation et le dégazage. Des changements répétés de température peuvent réduire la résilience d’un joint inadapté, permettant l’entrée d’air qui augmente la charge de gaz et perturbe la cohérence du procédé.

Les dossiers de mise en service doivent inclure l’état après le nettoyage ainsi que le comportement près du point de maintenance prévu. Une valve peut bien se réguler lorsqu’elle est propre mais perdre un déplacement utile à mesure que les dépôts s’accumulent. Cette comparaison aide à déterminer si le procédé nécessite une plage de conductance différente, une gestion thermique plus adaptée ou un intervalle de service plus précoce.

Comment maximiser l’efficacité

Examinez les composants du système à vide comme un ensemble installé. Une longueur excessive de tuyau, des raccords restrictifs, des siphons contaminés et des vannes dépareillées peuvent limiter la performance efficace du pompage même lorsque la pompe elle-même est en bonne santé. Le contrôle du débit et la régulation de la pression doivent être évalués sur toute la plage de recettes réelle, y compris les transitions et la récupération après l’entretien.

Les normes aident à transformer une citation en exigences mesurables. L’ANSI/ASME B16.34 traite des classifications industrielles applicables pour les soupapes métalliques, des matériaux et des essais ; L’API 598 traite de l’inspection et des tests de vannes. Le DIN EN 558 concerne les dimensions des vannes métalliques à bride. L’ISO 27895 propose des méthodes de test de fuite à vannes à vide. La conformité aux tests de pression industriels ne permet pas de déterminer la propreté des semi-conducteurs ni la performance en cas de fuite sous vide. Spécifiez la norme applicable, le gaz traceur, la différence de pression, la température, la limite de fuite et les conditions d’acceptation.

La sécurité mécanique nécessite également de considérer les deux directions de pression. La capacité de pression positive n’établit pas automatiquement une résistance à la pression externe sous vide. Les alimentations de purge comprimées, les lignes de front chaudes, les dépôts corrosifs et les pressions potentiellement piégées nécessitent des mesures de sécurité spécifiques à chaque équipement. Avant l’entretien, suivez les procédures approuvées d’isolement, de purge, de décontamination et de verrouillage, et prévoyez les fonctions requises d’extraction et de débarrassage.

Les services publics séparés pour les produits chimiques humides ont besoin de leur propre solution. La vanne à membrane PVDF est pertinente pour les branches compatibles de transfert chimique et de traitement de l’eau autour des équipements semi-conducteurs.  Sa membrane sépare le fluide du mécanisme d’action. Confirmer la concentration chimique, la dégradation de température et la compatibilité des diaphragmes ; Cette application de soutien ne doit pas être confondue avec la fonction de limitation du gaz de la chambre.

Enfin, validez l’amélioration par rapport aux mêmes critères d’acceptation du procédé utilisés en production. Un temps de décantation plus court n’est utile que lorsque la qualité des plaquettes reste acceptable. Enregistrer la ligne de référence, effectuer des modifications contrôlées et comparer les résultats après une opération suffisamment représentative. Cela offre une base défendable pour acheter des vannes supplémentaires ou modifier l’intervalle d’entretien.

Conclusion

A une valve de maintien de pression négative sur ligne de vide améliore la sortie de la machine à gravure lorsque sa fonction de régulation, son système de mesure et sa plage de fonctionnement correspondent au procédé réel. La performance fiable dépend de la conductance, des surfaces d’étanchéité propres et compatibles, d’un actionnement approprié et d’un retour de pression qui représente avec précision le volume contrôlé.

Pour une citation YNTO utile, indiquez la fonction de la ligne, la pression de fonctionnement absolue, la pression différentielle maximale, la chimie des gaz, la température, la taille de la connexion, la limite de fuite requise, le signal de contrôle et la fréquence de cycle. Demandez la spécification exacte du modèle et la proposition d’acceptation de test. Ces détails permettent d’identifier un isolation sous vide, une régulation auxiliaire, un système d’actionnement ou un ensemble de services chimiques approprié, et d’établir les qualifications supplémentaires requises pour l’application de gravure.
