Remplacement de vannes anciennes : solutions OEM et ODM

A annonce rarement la fin de sa durée de vie avec une panne dramatique. Le plus souvent, les signes d’alerte apparaissent lors de l’exploitation de routine. Une ligne de dosage chimique qui maintenait autrefois une pression différentielle stable commence à fluctuer. Un actionneur hésite vers la fin de la course. Les opérateurs compensent en augmentant le couple ou en prolongeant le temps de cycle, puis un technicien remarque une légère fuite après un changement de température.

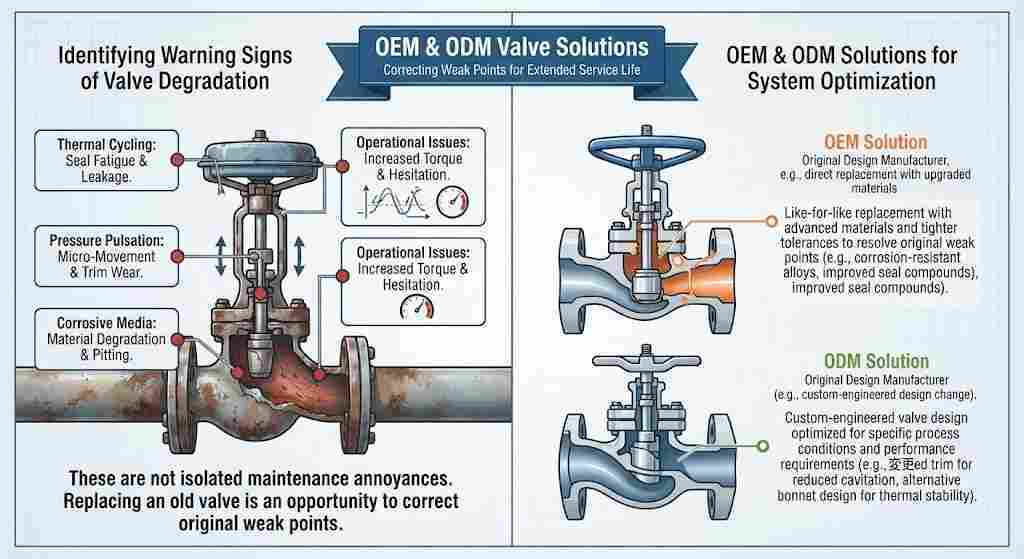

Ce ne sont pas des désagréments isolés pour la maintenance. Le cycle thermique peut fatiguer les joints, la pulsation de pression peut provoquer des micro-mouvements au niveau du trim, et les milieux corrosifs peuvent attaquer des matériaux acceptables lors de la mise en service du système. Remplacer une vieille vanne est donc plus qu’une simple commande équivalente. Bien réalisé, c’est une occasion de corriger le point faible initial grâce à une solution de valve OEM ou ODM.

Maximiser les performances avec le remplacement de vannes anciennes et les solutions OEM/ODM

Comprendre le besoin de remplacement

Les ingénieurs sur place remarquent généralement une détérioration due au comportement avant que des dommages évidents n’apparaissent. L’augmentation du couple de fonctionnement peut indiquer des dépôts, une déformation du siège, un frottement de la tige ou des produits de corrosion. Un mouvement instable à faible débit peut indiquer un mauvais taillement, une chute de pression excessive ou un trim trop proche du siège pendant de longues périodes. De petites fuites après l’arrêt peuvent provenir d’un joint qui a perdu de son élasticité ou d’une surface d’étanchéité usée par des cycles répétés.

La chaîne causale compte. Sur une ligne de procédé chaude, une expansion répétée modifie la charge sur le siège et le remplissage. Le joint perd progressivement sa résilience, la consistance du scellement diminue, et des fuites intermittentes s’ensuivent. Dans un autre système, l’oscillation de pression fait bouger légèrement la fiche, la boule ou le disque même lorsque le signal de commande est stable. Cette micro-vibration use les surfaces de contact, augmente la bande morte et ralentit finalement la réponse.

Une évaluation de remplacement doit donc comparer la pression actuelle, la température, la plage de débit, la chimie du milieu, la fréquence de cycle, la marge de couple de l’actionneur, la position de défaillance, la norme de connexion et le signal de contrôle avec la spécification initiale. Lorsque plusieurs conditions ont changé, installer la même vanne peut reproduire la même défaillance.

Aperçu des solutions OEM

remplacement de soupapes OEM est généralement la voie la plus rapide lorsque la conception existante fonctionne et que l’objectif est de restaurer les performances avec un minimum de modifications techniques. L’acheteur définit la taille, la classe de pression, les matériaux, la connexion, l’actionneur, la tension d’alimentation ou la pression d’air, le mode de contrôle et les documents d’inspection requis. Le fournisseur fabrique ou configure la vanne selon cette spécification établie.

Pour les usines industrielles, cela réduit le risque d’installation car la tuyauterie, les dimensions de montage, la logique de câblage et la philosophie de contrôle peuvent rester familières.

Avantages de l’utilisation de vannes OEM

Les meilleurs projets OEM sont construits autour de l’interchangeabilité plutôt que de l’apparence. Une soupape peut avoir une apparence équivalente et tout de même poser problème si la hauteur de la tige, les dimensions de la bride, la CV, le montage de l’actionneur, la demande de couple ou le comportement de sécurité diffèrent.

Pour les lignes automatisées, le remplacement est aussi une occasion d’améliorer l’actionnement sans repenser le système de tuyauterie. Les solutions de vannes électriques de de YNTO incluent des actionneurs électriques, des vannes à bille et des vannes papillon pour un contrôle automatisé du débit, permettant aux acheteurs d’évaluer le choix du corps de vannes et de l’actionneur comme un seul ensemble.

Si l’actionneur est sous-dimensionné, augmenter la friction du siège peut entraîner un débattement incomplet ou une surcharge. Si elle est largement surdimensionnée, la potence, le siège ou la boîte de vitesses peuvent subir une charge inutile. La cible est une marge de couple pratique dans des conditions réelles de fonctionnement.

Caractéristiques clés des soupapes haute performance

Les vannes haute performance doivent être jugées selon la constance avec laquelle elles gèrent l’enveloppe du procédé. Un arrêt fiable, une modulation stable, une chute de pression acceptable, la compatibilité contre la corrosion, une réponse prévisible et des composants d’étanchéité maintenables comptent plus qu’une longue liste de fonctionnalités.

Une vanne électrique à haut cycle peut bénéficier d’un moteur sans balais et d’une protection contre la surcharge, tandis qu’une conduite corrosive peut nécessiter des pièces équipées de PVDF, PPH, PTFE ou humides en alliage élevé. En service chaud, la capacité de température du siège peut compter plus que la pression nominale à température ambiante. Dans un service de haute pureté, les espaces morts, la finition de surface et la facilité de nettoyage peuvent dominer la sélection.

C’est pourquoi les services de remplacement de vannes devraient commencer par les données de fonctionnement. « Valve à bille électrique DN50 » n’est pas une spécification complète.

Explorer les options ODM

remplacement OEM fonctionne bien lorsque la configuration d’origine est fondamentalement solide. L’ODM devient plus précieux lorsque l’ancienne valve tombe en panne parce que l’application a dépassé la capacité du design initial.

Avantages de la conception personnalisée de vannes

Une conception de valve personnalisée peut résoudre plusieurs incompatibilités à la fois : compatibilité inhabituelle des supports, espace restreint, connexions spéciales aux extrémités, contrôle non standard des actionneurs, cycles plus rapides, comportement spécifique de sécurité ou intégration avec un PLC, Modbus, 4–20 mA et d’autres architectures d’installation.

C’est particulièrement utile sur les équipements exportés vers plusieurs marchés. Un constructeur de machines peut souhaiter une plateforme mécanique qui accepte différentes alimentations, joints, connexions et fonctions de contrôle différentes. La plage de vannes de commande de YNTO fournit un point de départ utile lorsque la régulation, le comportement de l’actionneur et la réponse du processus doivent être considérés ensemble.

La personnalisation doit commencer par le mode échec, pas par un dessin. Si la chasse à faible débit est le problème, examinez la dimension, la portée de position, la géométrie de trim, la résolution des actionneurs et la logique de contrôle. Si la corrosion est le problème, commencez par la concentration et la température du milieu car les deux peuvent modifier la compatibilité des matériaux.

Études de cas de candidatures ODM réussies

Une rétrofit courante ODM apparaît dans les équipements de dosage chimique. Une vanne à bille en acier inoxydable plus ancienne présente à plusieurs reprises des fuites de siège après plusieurs mois. L’inspection montre que la carrosserie reste structurellement saine, mais le fluide de procédé attaque le siège et des dépôts s’accumulent près de la balle. Le remplacer par la même construction ne fait que redémarrer l’horloge de maintenance.

Une meilleure solution pourrait combiner un siège plus compatible, une carrosserie ou une membrane résistante à la corrosion, une géométrie de cavité révisée et un actionneur sélectionné pour le couple de rupture attendu après un long service. Le changement de conception est lié à l’échec observé plutôt qu’à la personnalisation en soi.

Les machines compactes posent un autre défi. Un actionneur de remplacement peut interférer avec un châssis ou un panneau de service même lorsque la vanne elle-même fonctionne correctement. Une orientation de montage révisée ou une enveloppe d’actionneur plus petite peuvent préserver le chemin d’écoulement requis. Une large classe sélection de vannes à bille électrique permet aux ingénieurs de comparer les matériaux, les connexions et les options d’actionnement avant de décider si une configuration standard ou ODM est justifiée.

Comparaison des fournisseurs de vannes industrielles

Acteurs clés du marché

Les fournisseurs de vannes industrielles incluent généralement des marques mondiales avec des familles de produits standardisées, des fabricants spécialisés, des intégrateurs d’automatisation et des fabricants flexibles OEM/ODM. Pour un projet de remplacement, la catégorie fournisseur compte moins que sa capacité à contrôler l’ensemble du package technique.

Une vanne à faible coût n’est pas rentable si elle force la modification des tuyaux, modifie la position de défaillance, ne possède pas de matériaux traçables ou ne peut pas fournir les enregistrements de test requis. Les équipes d’achats doivent comparer la réactivité technique, le contrôle de fabrication, l’intégration des actionneurs, la documentation, la traçabilité des matériaux, la capacité de test, les délais de livraison et le support des commandes répétées. Le coût du cycle de vie est souvent plus sensible à la fréquence d’arrêt et à la main-d’œuvre de maintenance qu’au prix d’achat initial.

Évaluation des capacités des fournisseurs

Un fournisseur compétent devrait poser des questions qui exposent le risque dès le début. Quelle est la pression de travail réelle ? Le milieu est-il propre, abrasif, cristallisant, visqueux ou corrosif ? La soupape isole-t-elle ou gaz-elle ? Combien de cycles surviennent par jour ? Que se passe-t-il lors d’une coupure de courant ? L’installation est-elle exposée à des lavages ou à des vapeurs corrosives ?

Ces questions sont des signes de discipline d’ingénierie.

La documentation est également importante. YNTO indique que ses systèmes de gestion incluent ISO 9001, ISO 14001 et ISO 45001, ainsi que la certification CE au niveau de l’entreprise. Pour une commande spécifique, l’acheteur doit toujours définir les certificats de matériaux, les tests de pression, les critères de fuite, l’inspection dimensionnelle, les essais fonctionnels des actionneurs et toute exigence de témoin tiers.

Essentiels des services d’ingénierie des soupapes

Importance de la collaboration en conception

Une bonne ingénierie des soupapes est itératif. Les ingénieurs de procédé comprennent le médium et l’historique opérationnel. Les équipes de maintenance savent où l’accès est difficile. Les ingénieurs en automatisation comprennent les interverrouillages et la vitesse de contrôle. Le fabricant de vannes contribue à la taille, aux matériaux, à l’étanchéité, au choix des actionneurs et aux contraintes de fabrication.

Lorsque ces groupes échangent des données tôt, les décisions de remplacement s’améliorent. Une vanne à membrane peut être plus adaptée qu’une vanne à bille où l’isolation du milieu, la facilité de nettoyage ou la résistance chimique sont essentielles. La gamme de vannes à membrane à diaphragme inclut des options pour les services de corrosion et d’hygiène, ce qui la rend pertinente lorsqu’une vanne vieillissante est remplacée en raison de contamination, d’espaces morts ou de problèmes de compatibilité des supports.

La collaboration soutient également la sécurité. Avant le remplacement, la conduite doit être isolée, dépressurisée, vidée ou purgée selon les besoins, et contrôlée selon les procédures de verrouillage/démarchage et de permis de la centrale. Les milieux chauds, toxiques, inflammables ou hautement corrosifs nécessitent une protection supplémentaire même lorsque la taille de la valve est petite.

Innovations en ingénierie des soupapes

L’ingénierie moderne des valves utilise de plus en plus le diagnostic, le contrôle à distance, le positionnement intelligent et une intégration plus facile de l’automatisation. Les actionneurs électriques peuvent ajouter un retour de position, une communication sur le bus, un affichage local, une protection contre la surcharge ou des comportements de coupure de courant.

Ces fonctionnalités doivent être appliquées de manière sélective. Une vanne de traitement de l’eau à distance peut bénéficier d’un retour de position et d’un diagnostic. Une vanne d’isolement simple qui fonctionne deux fois par an peut ne pas le faire. Si l’ancienne valve a lâché à cause d’une attaque chimique, la sélection du matériau reste la priorité absolue.

Importance des tests et certifications des soupapes

Garantir la qualité et la conformité

Les tests et certifications des vannes deviennent plus importants dans les industries des milieux dangereux, des hautes pressions, des hautes températures, de l’isolation critique ou réglementées. La limite de pression doit contenir le procédé, le siège doit répondre à l’exigence de fuite spécifiée, et l’actionneur doit atteindre la position requise dans des conditions d’alimentation définies.

L’approche la plus sûre des achats consiste à inscrire des critères d’acceptation dans la spécification d’achat plutôt que de supposer que tous les fournisseurs de vannes industrielles utilisent la même procédure. YNTO publie ses informations de certification certification, tandis que les acheteurs doivent confirmer séparément quels certificats, enregistrements et normes s’appliquent exactement au modèle de vannes commandé.

Types de tests et certifications

Selon le service, les acheteurs peuvent spécifier des tests hydrostatiques de coque, des tests de fuite de siège, des contrôles pneumatiques, une vérification du déplacement des actionneurs, des contrôles de couple, l’identification des matériaux ou une inspection dimensionnelle. Les vannes critiques peuvent nécessiter des tests attestés ou une documentation supplémentaire.

Standards influencent ces exigences. Les spécifications ANSI/ASME peuvent affecter les dimensions, les classes de pression et les interfaces de tuyauterie. Les normes API sont souvent référencées pour la conception industrielle des vannes, les essais, la sécurité incendie ou les émissions fugitives selon le type de vanne. Les normes ISO peuvent régir les interfaces d’actionneurs, les essais, les systèmes de qualité ou les exigences sectorielles. Les normes DIN restent courantes dans les spécifications dimensionnelles et de connexion européennes.

La norme et l’édition exactes applicables doivent être indiquées dans le bon de commande. Une affirmation générique « conforme API/ISO/DIN/ASME » ne suffit pas pour une acceptation par ingénierie.

Vannes résistantes à la corrosion dans l’industrie

Choisir le bon matériau

Les vannes résistantes à la corrosion ne sont souvent spécifiées qu’après la défaillance d’un matériau conventionnel. Une meilleure méthode consiste à évaluer chaque composant mouillé : carrosserie, garniture, potence, selle, diaphragme, caresse et fixations exposées.

316L offre une résistance à la corrosion et une propreté utiles dans de nombreux services, mais ce n’est pas universel. Le duplex ou le Super Duplex peuvent offrir une résistance plus élevée et une meilleure résistance dans certains environnements chlorurés. Le PTFE est largement utilisé pour les sièges, les doublures et les membranes en raison de sa large résistance chimique, tandis que l’EPDM et le FKM servent différentes plages chimiques et de température. L’acier au carbone ou l’acier allié peuvent rester adaptés aux services à haute pression lorsque la tolérance de corrosion, le choix des garnitures et les systèmes de protection sont correctement conçus.

Les matériaux polymères et les revêtements ont également leur place. La protection PVDF, PPH, UPVC, CPVC, FBE ou de type Halar peut être envisagée selon le milieu, la température, la pression et la charge mécanique.

La chaîne de rupture est simple : le milieu corrosif attaque une surface mouillée inadaptée, des piqûres ou des rudesses se développent, des dépôts s’accumulent, la friction augmente, l’étanchéité devient moins fiable et le couple de l’actionneur augmente. Une sélection correcte du matériau interrompt cette chaîne près de sa source.

>

Considérations de performance à long terme

La performance à long terme dépend de plus que la corrosion. Le cycle thermique, l’érosion, la cavitation, les solides, la cristallisation, le coup de con, les vibrations et l’accès à l’entretien influencent tous la fiabilité.

Pour les ingénieurs sur site, un simple historique des pannes est extrêmement utile : date d’installation, moyenne, plage de pression et de température, comptage des cycles si disponible, observations des fuites, alarmes des actionneurs et constatations du démontage. Au fil de plusieurs cycles de remplacement, ce document devient plus précieux qu’un catalogue générique car il montre comment la vanne se comporte réellement dans l’usine.

La meilleure solution OEM ou ODM doit réduire la fréquence des interventions, simplifier la maintenance et préserver un fonctionnement sûr tout au long de la durée de vie de service.

Conclusion et tendances futures

Remplacer les anciennes vannes est l’une des méthodes les plus pratiques pour améliorer un système hydraulique existant. Le déclencheur de maintenance peut être une fuite, une augmentation du couple, une réponse lente, un contrôle instable ou la corrosion, mais l’objectif technique doit être plus large : identifier pourquoi l’ancienne vanne s’est détériorée et empêcher que le même mécanisme ne se répète.

solutions OEM conviennent à des conceptions éprouvées où l’interchangeabilité, le calendrier et la répétabilité sont prioritaires. Les solutions ODM deviennent plus précieuses lorsque le processus a évolué, que la conception initiale était marginale, ou que le constructeur de machines a besoin d’une combinaison personnalisée de matériaux, de géométrie, d’actionnement et de contrôle.

Les futurs programmes de remplacement combineront de plus en plus la fiabilité mécanique avec des diagnostics plus intelligents et une intégration plus facile. Pourtant, les fondamentaux restent les mêmes : comprendre le milieu, la pression, la température, le comportement d’écoulement, la compatibilité des matériaux, le couple, les exigences d’étanchéité, les risques de sécurité et les normes applicables. D’abord, réussissez ces points.
